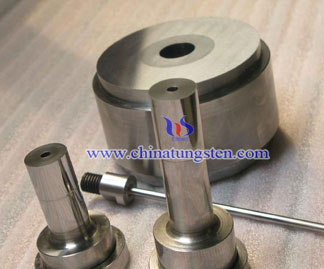

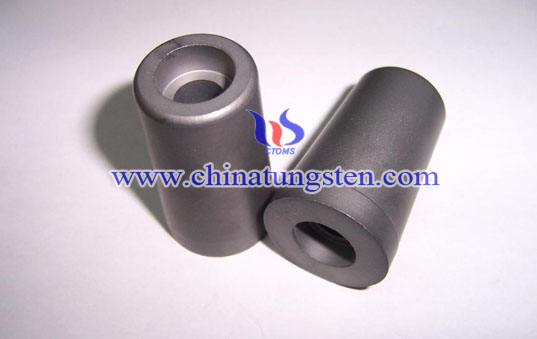

Titanio Zirconio Molibdeno Mould (TZM Mould)

introduzione

Stampo viene utilizzato per utensili di stampaggio. È comunemente usato in ambiente ad alta temperatura, per stampaggio ad iniezione, soffiaggio, estrusione, colata o fucinatura stampaggio, fusione, stampaggio stampi e altri metodi per ottenere il prodotto e strumenti desiderata. Così stampo materiale dovrebbe avere una buona resistenza a temperatura elevata, ad alta resistenza, resistenza alla corrosione e altre proprietà eccellenti. Titanio stampo zirconio molibdeno (stampo TZM) ha migliore proprietà ad alta temperatura e proprietà meccaniche, per cui è spesso stampo utilizzato in vari campi.
lega TZM proprietà meccaniche, tra cui l'allungamento, modulo elastico, carico di snervamento, resistenza alla trazione e resistenza alla frattura sono meglio di molibdeno puro. Così lega TZM è facile da lavorare, e può essere trasformato in diverse forme, utilizzati in diversi campi. Inoltre, TZM lega ha anche buona saldabilità, e può essere saldato con altri materiali.

Classificazione

Secondo la muffa sistema di stampo di colata possono essere suddivisi in: muffa cancello di orlo, muffa pin-gate e stampo a canale caldo.
Bordo porta stampo: corridore e porta alla linea di giunzione, demoulding con filiera del prodotto affondamento. Ha un sacco di vantaggi tra cui la progettazione più semplice, a basso costo, facilità di lavorazione, così molti produttori preferiscono lavorare con la muffa cancello di orlo.
muffa Pin-gate: corridore e cancello sul prodotto, quindi avrà una più una serie di linea di gate di separazione. Il disegno è più complessa ed è difficile difficile lavorazione. Generalmente seconda delle esigenze del prodotto scelto stampo pin-gate.
stampo a canale caldo: la struttura di stampo a canale caldo è simile con la muffa pin-gate. La più grande differenza è che il corridore è in uno o ugello piatto temperatura calda corridore e canale caldo più costante. Runner e sprue è nei prodotti, in modo che i corridori non hanno bisogno di togliersi la muffa. sistema a canale caldo è noto anche come sistema non-gate. lega TZM ha una temperatura relativamente elevata, ad alta resistenza, resistenza alla corrosione, elevato modulo elastico, basso coefficiente di dilatazione lineare, piccola tensione di vapore, buona proprietà conducibilità termica e buone altre proprietà, è spesso usata come materiale stampo utilizzato in diversi ambiti. muffa TZM è spesso usato nel sistema di canali caldi per la produzione di materie plastiche buone prestazioni.

Altro materiale Mould

I fattori più importanti per la selezione del materiale di stampo sono la forza termica e stabilità termica. Produttori solito scegliere materiali stampo secondo la temperatura e il materiale di stampaggio. in lega di zinco In genere, quando la temperatura di esercizio è inferiore a 300 ℃, materiale di stampo è tipicamente selezionato Cr12, Cr12MoV, S-136, SLD, NAK80, GCr15, T8, T10. Se la temperatura di lavoro è compresa tra 300 ~ 500 ℃, in genere scelgono in lega di alluminio, lega di rame 5CrMnMo, 3Cr2W8,9CrSi, W18Cr4V, 5CrNiMo, W6Mo5Cr4V2 e M2. Temperatura di esercizio a 500 ~ 800 ℃, le persone in genere selezionati in alluminio, leghe di rame, acciaio, titanio GH130, GH33, GH37. A 800 ~ 1000 ℃, i produttori generalmente utilizzano lega di titanio, acciaio, acciaio inossidabile, lega di nichel K3, K5, K17, K19, GH99, IN100, ЖC-6NX88, MAR-M200, TRW-NASA e WA. Quando la temperatura è superiore a 1000 ℃, generalmente utilizzati ad alta temperatura del metallo insolubile, ad esempio lega di TZM, lega di nichel, die lega di rame, carburo di tungsteno.
