열기 러너 TZM

간략한 소개

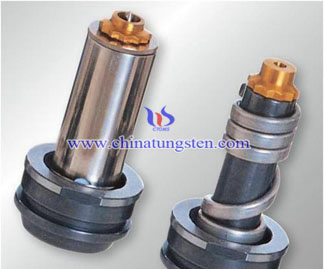

고온 환경에 일정 시간 핫 러너 시스템 때문에 자주 양호한 고온 특성이 티탄, 지르코늄, 몰리브덴 핫 러너 시스템을 제조하기위한 원료로서 사용하는 합금 TZM. 핫 러너 시스템은 일반적으로 여러 부분 핫 노즐, 매니 폴드, 온도 제어 박스 및 기타 구성 요소 및 액세서리로 구성되어 있습니다. 개방 뜨거운 노즐 및 노즐 바늘 열 : 온수 노즐은 일반적으로 두 가지 유형이 있습니다. 핫 러너 시스템의 형태로 노즐은 종종 직접 개방 TZM TZM 핫 러너 시스템 및 바늘 형 핫 러너 시스템에 핫 러너 시스템에 대응하는 선택과 몰드의 제조를 결정하기 때문이다.

소형 반 핫 러너에 적합한 TZM 열기 주자 간단한 구조, 핫 러너는 적용되지해야합니다. 주된 이유 누출 도면 열악한 표면 품질 경향이 높은 절대 러너 재료 제한, 제품의 표면과 직접 접촉의. 미니어처 세미 러너 그러나 미소 유로 접촉 생성물 접촉하지 않으므로 고정밀 몰드에 사용되는 오픈 핫 노즐을 사용할 수있다. 플라스틱 주자로 오픈 TZM의 장점은 큰, 간단한 구조, 쉬운 설치입니다.

설치 프로세스

열기 TZM 핫 러너 설치 과정 :

1．검사 금형의 크기와 일치하면 설계 도면은 금형에 부드럽게 표면 지 Zhuntuo 광명단 장착 노즐면 밀봉 스프레이 노즐을 설정. 이어서, 몰드 A는 노즐 플레이트 위에 깊이 게이지 높이 (일반 표준 10cm이다)를 측정.

2．위치 결정 핀은 중심 회전 스토퍼 핀, 센터 패드 내에 삽입 한 다음, 핫 러너 시일 단부면 O 링 홈에 배치.

3．압력 패드, 핫 러너 매니 폴드 열전대 (나사 잠금 매니 폴드) 매니 폴드를 설치합니다.

4．배선, 각 전원 콘센트, 핫 러너 열전대 리드선을 용이하게하기 위해서, 튜브의 수에 따라 넘버링된다.

5．동일한 높이의 패드 (일반 표준은 패드 (10) 부 (20)에 높은 볼스터가 있으면) 어셈블리가 상기 매니 폴드의 깊이 게이지 매니 폴드 압력 패드를 측정 종료 후, 몰드 덮개 판의 높이를 확인할 커버 나사.

6．배선 : 가압판 고정 라인 홈에 전원 선은 확인 매립 φ2-3 러그 후 과량 와이어를 절단. 전원 선 남성 핀 커넥터, 여성 핫 러너 열전대 픽업 핀 커넥터 HUIGER 기준 : 커넥터를 확인합니다.

7．배선 커넥터의 완료 및 터미널 박스 후 고정 금형에 장착. 상기 절연 멀티 테스트 러너 히터 열전대 통상의 저항 값의 값을 사용할지 여부.
