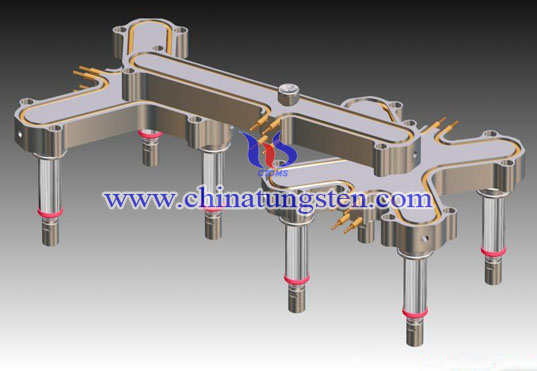

开放式TZM热流道

简介

由于热流道系统常时间用于高温环境下，因此常使用高温性能良好的TZM合金作为原材料制备钛锆钼热流道系统。热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。由于热喷嘴形式直接决定热流道系统选用和模具的制造，因而常相应的将热流道系统分成开放式TZM热流道系统和针阀式TZM热流道系统。

开放式TZM热流道结构简单，适用于微型半热流道，不适用于绝热流道。主要是因为绝热流道对材料的局限性较高，而且直接接触到产品表面，易出现拉丝和泄露，表面质量差。微型半热流道不接触产品而是接触到微小流道，所以可以使用开放式热喷嘴，多用于高精密模具中。开放式TZM热流道的优点是进胶量大，结构简单，安装方便。

安装过程

开放式TZM热流道的安装过程：

1．检查模具尺寸与设计图纸相符后依次将喷嘴封胶面与喷嘴安装基准托面喷上红丹，轻轻装入模具。然后用深度尺测量喷嘴高出模具A 板的高度（一般的标准是10cm）。

2．插入中心定位销、止转定位销、中心垫块，然后将密封圈放入热流道的上端面O 型环槽内。

3．安装分流板﹙用螺丝锁紧分流板﹚、上承压垫块、热流道分流板热电偶。

4．为了便于配线，将各电源引出线、热流道热电偶引出线，用号码管进行编号。

5．装配完毕后用深度尺测量分流板上承压垫块是否与分流板垫板的高度相同（一般的标准是上垫块高出模具垫板10～20 司），确认高度后盖好模具盖板并锁紧盖板螺丝。

6．配线：把电源线放入出线槽并用压线板固定，确认后剪掉多余的线，嵌入φ2-3 接线头。确认接插件：HUIGER的标准为电源线接公芯接插件，热流道热电偶接母芯接插件。

7．配线完毕后再将接插件装入接线盒并固定在模具上。然后用万用表检测热流道加热器与热电偶的电阻值与绝缘值是否正常。
