Molybdäncarbid

Molybdäncarbid in Anlassmartensit

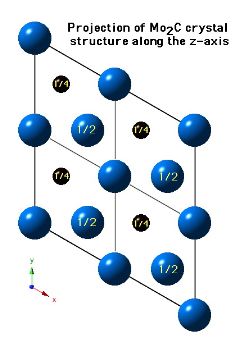

Kristallstruktur von Mo2C

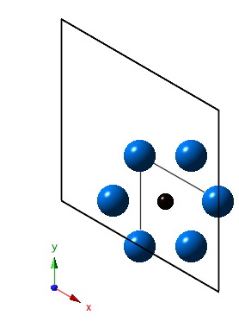

Molybdäncarbid (Mo2C) kann in vielen kristallinen Formen, die häufigste die α-und β-Mo2C Mo2C auftreten. Es ist die letztere Phase, die bei niedrigen Temperaturen stabil ist und in Stählen. β-Mo2C hat einen dicht gepackten hexagonalen Kristallstruktur mit den Kohlenstoffatomen in der einen Hälfte der verfügbaren Oktaederlücken befinden. Die Gitterparameter für die Diagramme angenommen unten sind a = 0,3007 nm und c = 0,4729 nm.

Im Mo-C-System mindestens sechs verschiedenen Phasen identifiziert worden sind, siehe Tabelle 5.1, das noch einmal in der Literatur für "Die Kooperationsvereinbarung Problem''genannt. Die beiden (eventuell drei) verschiedenen Phasen zeigen eine Kooperationsvereinbarung ABAB Stapelung der Metallebenen mit Kohlenstoff in den Oktaederlücken. Der Unterschied zwischen den Phasen MoC ist auf Ordnung / Unordnung Transformationen der Kohlenstoffatome. Die kubisch-MoC Phase wird mit TiC, dh eine NaCl-Struktur, isostrukturell mit den bekannten ABCABC Stapelfolge, während die Phase bezeichnet-MoC ist isostrukturell mit WC und zeigt eine einfache hexagonale Struktur mit einer AAAA Packung der Metallatome Darüber hinaus wurden zwei weitere Phasen mit komplexen hexagonale Strukturen wurden identifiziert:. the-MoC-Phase mit einem ABCACB Verpackung Sequenz und die MoC-Phase mit einer AABB Stapeln der Metall Ebenen [10].

Table 5.1:Name, Struktur und Stapelfolge von metallischen Flächen für die sechs bekannten Molybdän Karbidphasen

phase Struktur Stapelfolge -MoC orthorhombischen ABAB -MoC hexagonal ABAB -MoC hexagonal ABCACB -MoC kubisch ABCABC -MoC hexagonal AAAA -MoC hexagonal AABB

Der Einfluss von Temperatur und Zusammensetzung auf die Stabilität der verschiedenen Molybdäncarbide ist im Phasendiagramm dargestellt. Mehrere Phasendiagramme sind in der Literatur veröffentlicht worden, aber die jüngste von Velikanova, Kublii und Khaenko [14] zeigt, dass die einzige thermodynamisch stabile Phasen bei Raumtemperatur zwei Arten von MoC und MoC-(Abb. 5.1) sind. Im Gegensatz dazu sind MoC-und-MoC Hochtemperatur-Phasen, die stabil geworden bei Temperaturen oberhalb etwa 1700c. Die MoC-Phase gilt als eine metastabile Phase bei allen Zusammensetzungen und Temperaturen werden und ist daher nicht im Phasendiagramm gefunden. In der Tat hat die MoC-Regel durch Aufkohlen Mo Metall mit CO synthetisiert worden und es wurde vorgeschlagen, dass diese Phase durch Sauerstoff stabilisiert und sollte als Oxycarbid betrachtet werden und nicht um eine echte binäre Karbidphase [16]. Doch jüngste Studien von Lu und Mitarbeiter [17] haben gezeigt, dass die Phase-MoC abgeschieden werden können als Sauerstoff-freien Dünnschicht Material und dass dieser Phase besteht daher als eine echte Karbid.

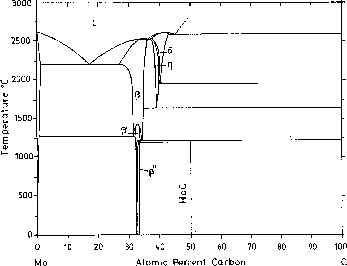

Figure 5.1: Phasendiagramm für die Mo-C-System [14].

Wenn Sie Interesse an unseren Produkten haben, wenden Sie sich an uns per E-Mail:sales@chinatungsten.com sales@xiamentungsten.com oder per Telefon: 86 592 5129 696.

Sehr dankbar Google Diese Seite übersetzen.
