Verbessern Molybdän-Tiegel Lebensdauer

Wie das Leben der Molybdän-Tiegel zu verlängern?

Die Hochtemperaturfestigkeit , der Lebensqualität und eine Molybdän-Tiegel Schmelz Seltenerdmetall Molybdän- Tiegel in der Verhüttung von Seltenerdmetall -Komponenten hauptsächlich durch Erosion des Schmelzmediumund der Atmosphäre , Umkristallisation und schweren hohen Temperatur verwendet wird, verringert es nachteilig auf das Produkt . Molybdän- Tiegel kontinuierliche durchschnittliche Lebensdauer von 20 Tagen. Molybdän-Gehalt von Seltenerdmetallen Verunreinigungen sollte weniger als 0,07 % betragen. Molybdän- Oxid der Seltenen Erden zugegeben F4200J neue dekorative Materialien und anderen Spurenelementen aus einer Molybdän- Tiegel Korrosionsbeständigkeit verbessert werden kann , verbessert die Hochtemperaturfestigkeit , einen Molybdän-Tiegel und die Lebensdauer und die Qualität des Produkts aus der Verhüttung Seltenerdmetall .

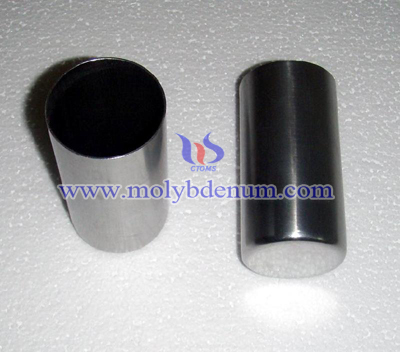

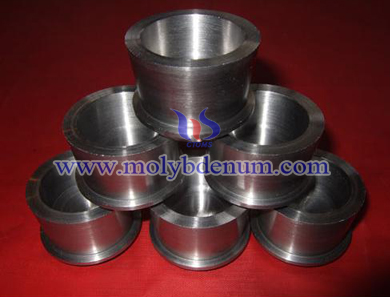

Molybdän Crucible - Fertigungsprozess
Die Rohstoffe für die Molybdän (Mo )-Pulver Schüssel Oxid ( Ceroxid ) Mehl und gehärtetes Chin Pulver verwendet. Nach der Herstellung der Rohmaterialien in einer vorbestimmten Zusammensetzung, mechanische Mischrohr in die Mischung 36h . Bei Ø550 × 90mm Lampe HIP Bildung der Formdruck 200 ~ 220MPa . Sinterteile Frequenz-Induktionsofen in einem Vakuum , ist die Sintertemperatur 1900 ~ 2000 ℃. Schließlich Finishing Größe verarbeitet.

Molybdän- Tiegel verlängern die Lebensdauer - Hinzufügen von Ceroxid
Kornverfeinerung , verbesserte Materialien für Hochtemperaturfestigkeit von Molybdän seltenen Erden Schmelztiegel , ist seine Schwäche die Tieftemperaturzähigkeit , Kornwachstum ernst. Die Rekristallisationstemperatur von reinem Molybdän ist 900 ~ 1000 ℃, 900 ℃, wenn die Zugfestigkeit verringert 150 MPa , 1200 ℃, wenn 40 MPa . Daher nur auf reine Molybdän Materialtemperatur unter 900 ℃ Bereich und einer Schutzatmosphäre anwendbar. Berichten zufolge kann die Temperatur die Verwendung von Molybdän aus der Kornverfeinerung zu verbessern, um die Hochtemperaturfestigkeit zu starten verbessern. Weitere Vertreter der Vereinigten Staaten TZM -Legierung, die Rekristallisationstemperatur von 1300 ℃ 1100 ℃, wenn die Zugfestigkeit von 250 MPa , 1200 ℃, wenn 120 MPa .

F4200J reinem Molybdän Materialien und Material Performance-Vergleich zeigt Tabelle

Molybdän- Tiegel Leben - ein Molybdän Tiegelmaterial , um die Zugfestigkeit zu verbessern

Wie aus Tabelle 1 ersichtlich , obwohl die Raumtemperaturfestigkeit der beiden Materialien im wesentlichen die gleichen, aber F4200J bessere Hochtemperaturfestigkeit als Molybdän und seine Retentionswert viel höher ist als Molybdän. Der Unterschied ist offensichtlich, Molybdän Streckgrenze , aber nicht F4200J . Tabelle 1 zeigt auch, dass F4200J Mikrohärte höher als Molybdän und mehr verfeinert Körner. Metallographische Untersuchung festgestellt, dass Molybdän- Material gleichmäßiger Korn vor Gebrauch , eine kleine Menge von Verunreinigungen Löcher, Kornzahl 768 / mm2, zwei Monate nach der Verwendung von Getreide wurde ernst , die Bildung von groben Umkristallisation, Korngröße 1 oder so; F4200J Material vor mit der feineren und gleichmäßige Korngröße gibt es Ceroxid-Teilchen in der Kornzahl 1024 / mm2 verteilt , mit einem leicht Körner wachsen nach zwei Monaten die Anzahl der Körner 768 / mm2 . So fügte hinzu, Ceroxid beiden Organisationen können Molybdän, Kornverfeinerung , verbesserte Hochtemperaturfestigkeit zu verbessern.

Molybdän-Tiegel Leben -, um die Korrosionsbeständigkeit zu verbessern Molybdän-Tiegel

Molybdän-Tiegel für geschmolzenes Salz Elektrolyse-Verfahren der Produktion, in Salzsäure und Flusssäure und andere Hochtemperatur-Graphit-und Sauerstoff-mittel, schlechte Korrosionsbeständigkeit , Korrosionskapazität, was zu Schmelzprodukt Bildung, Benjamin und anderen Metallen M. Zu hohe Verunreinigungen und fügte hinzu, Ceroxid kann verbessert werden, damit es Korrosionsbeständigkeit, Korrosionsraten in Tabelle 2 sind drei Materialien (10-9mm / s)

Tabelle 2 zeigt die Korrosionsrate näher F4200J TM und Korrosionsrate F4200J viel niedriger als die von Molybdän. So F4200J Molybdän-basierten Legierung Schmelz niedrigen Verunreinigungsgehalt von Molybdän Produkt Molybdän-Tiegel von Neodym, Lanthan und anderen Seltenerdmetallen.

Molybdän-Tiegel Leben - Anwendung Ergebnisse

Verlängerung der Lebensdauer der Molybdäntiegel : F4200J Molybdän-Basis-Legierung Tiegel 3-Monats-Durchschnitt Leben ist 4-5 mal reinen Molybdän-Tiegel.
Reduzieren des Verunreinigungsgehalts der Seltenerdmetalle Molybdän: Molybdän-Tiegel reines Molybdängehalt von Verunreinigungen> 0,07%. F4200J mit Molybdän basierenden Legierung Tiegel wurde Verunreinigungsgehalt reduziert, um 0,03% bis 0,05% Molybdän

Wenn Sie Interesse an Molybdän Boot / Molybdän-Tiegel der Division I sind, wenden Sie sich bitte per E-Mail: sales@chinatungsten.com sales@xiamentungsten.com oder Telefon: 865925129696 Kontakt mit uns auf.
